モバイルWi-Fiルーターの構造・メカニズム

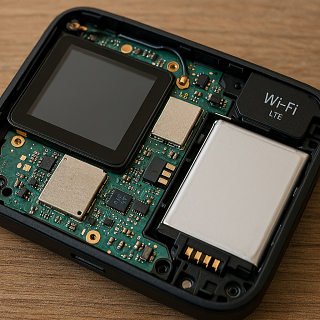

モバイルWi-Fiルータールーターの構造

モバイルルーターは、SIMカードを挿入し、NTTドコモ・KDDI（au）・ソフトバンク・楽天モバイルなどの、4G/5Gの無線通信ネットワークを利用してインターネットに接続します。

バッテリー駆動で持ち運びが可能であり、主にアンテナ、通信モジュール、CPU、バッテリー、SIMスロットで構成され、無線（Wi-Fi）または有線（USB）でスマホやPCをインターネットに繋ぎます。

モバイルルーターの仕組みは、実は「とても小さな通信基地局」のような構造になっています。

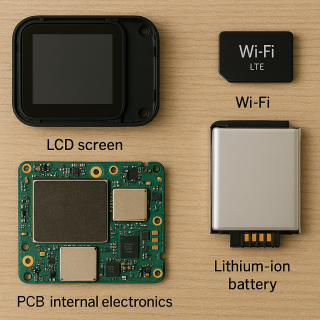

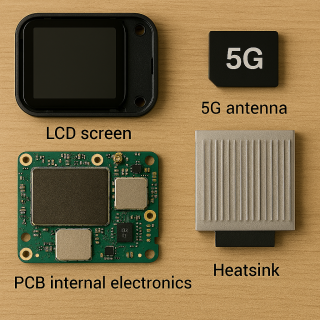

モバイルルーターの構造と仕組み

1. 外部との通信：モバイル回線（WAN側）

モバイルルーターは、スマホと同じように SIMカード を使って携帯電話ネットワークに接続します。

• 主な構成要素
• モデム（LTE/5Gモデム）： 4G/5Gの電波を受信し、データ通信を行う心臓部。機種によってはデユアルモデムを内蔵した高性能な製品もある。
• アンテナ（内蔵 or 外付け）： 電波の受信感度を左右する重要パーツ。
• SIMカードスロット： 契約した通信会社のSIMを挿入してネットに接続。

• 役割
• インターネット接続： 基地局（キャリア）と通信してインターネットに接続。
• バンド切り替え： 電波状況に応じて周波数帯を切り替える。
• 5G/4G切り替え： 5Gと4Gを自動で切り替える。

2. 内部処理：ルーター機能（NAT・DHCP）

モバイル回線で得たインターネット接続を、複数の機器に分配するための処理を行います。

• 主な構成要素
• CPU（SoC）： 通信処理を行う小型プロセッサ。
• メモリ（RAM/ROM）： OSや設定情報を保持。

• 役割
• NAT（ネットワークアドレス変換）： 1つのグローバルIPを複数の機器で共有できるようにする。
• DHCPサーバー： 接続した機器にローカルIPアドレスを自動で割り当てる。
• ファイアウォール： 外部からの不正アクセスを防ぐ。

3. 内部ネットワーク：Wi-Fiアクセスポイント（LAN側）

ユーザーのスマホやPCが接続する部分です。

• 主な構成要素
• Wi-Fiチップ（2.4GHz/5GHz）： 無線LAN通信を行う。
• 内蔵アンテナ： Wi-Fi電波の送受信を行う。
• SSID・パスワード設定機能： ネットワーク名や暗号化設定を管理。

• 役割
• Wi-Fi電波の発信： 端末をネットワークに接続。
• 暗号化： WPA2/WPA3などで通信を保護。
• 同時接続数の管理： 複数端末の接続を制御。

4. 電源・バッテリー

モバイルルーターは持ち運び前提なので、電源周りも重要です。

• 主な構成要素
• ● リチウムイオンバッテリー： 本体に電力を供給。
• ● 充電制御回路： 安全に充電・放電を行う。
• ● 省電力モード： 消費電力を抑える機能。
• 役割
• ● 長時間駆動： 長時間の通信を維持。
• ● 保護機能： 過充電・過放電を防ぐ。
• ● 省電力制御： 電波状況に応じて出力などを調整。

モバイルルーター内部の構造まとめ

• ポイント
• ● キャリアアグリゲーション（CA）： 複数の周波数帯を束ねて高速化する技術。
• ● デュアルバンドWi-Fi： 2.4GHzは遠くまで届きやすく、5GHzは高速。
• ● テザリングとの違い： スマホのテザリングより発熱が少なく、長時間安定しやすい。

Wi-Fiモバイルルーターのアンテナの基本構造（内部）

1. アンテナの基本構造（モバイルルーター内部）

• ● 多くのモバイルルーターは、内部に複数のアンテナを「L字」や「逆V字」に配置しています。

2. アンテナ配置が電波強度に与える影響

• ① アンテナの向き（指向性）
• ● アンテナは「全方向に均等」ではなく、ある一定の方向に強く電波を出します。
• ● 内蔵アンテナは「横方向」に強いことが多く、その結果、立てる・寝かせるなどで電波の届き方（受信・送信ともに）が変わります。

• ② MIMOアンテナの角度が速度に影響
• ● 4G/5Gは MIMO（複数アンテナ同時通信） を使うため、アンテナが異なる角度で配置されているほど性能が上がります。
• ● 角度が違う：電波の受信パターンが広がる → 速度・安定性UP
• ● 同じ方向：電波の拾い方が似る → 速度低下

• ③ 手で持つと電波が落ちる理由
• ● アンテナの位置を手で覆うと、人体が電波を吸収してしまうためです。特に側面にアンテナがある機種は影響が大きい

3.Wi-Fiアンテナの配置と電波の広がり

• ● Wi-Fiアンテナは「横方向に広がる」ように設計されていることが多いです。
• ● ルーターを立てる：横方向に強く、上下方向は弱くなりがち。
• ● ルーターを寝かせる：上下階に届きやすくなることがある。

4. アンテナ配置と電波強度の実用的な関係

• ① 置き方で電波が変わる
• ● 立てる → 横方向に強い 寝かせる → 上下方向に強い
• ② 壁・金属の近くはNG
• ● 壁：電波を吸収しやすい
• ● 金属：電波を反射し、干渉や減衰を招く
• ③ ルーターの向きを変えると改善することが多い
• ● 内蔵アンテナは見えないため、向きを少しずつ変えて最も強い方向を探すのが有効です。

5. まとめ

• ● 複数アンテナ：モバイルルーターのアンテナは「角度をずらして複数配置」されている
• ● 向きと強さ：アンテナの向きは電波の強さに直結する
• ● MIMO性能：アンテナ角度の違いで速度・安定性が大きく変わる
• ● 置き方：立てる/寝かせるでWi-Fiの届き方が変わる
• ● 人体の影響：手で覆うと電波が弱くなる

【コラム】クラウド型Wi-Fiルーターは他のMVNOでも使えるか？

【条件付きで可能だが、そのままでは使えない】

クラウド型Wi-Fiルーター（クラウドSIM）を他のMVNOやSIMカードで利用する場合の注意点は以下の通りです。

1. SIMロック解除が必要

多くのクラウドWiFi端末は、特定のクラウドSIMサービス専用にロックされています。他のMVNOのSIMカード（物理SIM）を差し込んで使うには、まず現在の契約会社でSIMロック解除の手続きが必要です。

2. 物理SIMスロットの有無

多くの端末はクラウドSIM専用で、物理SIMを挿すスロットがない場合があります。他のMVNOを利用するには、SIMカードが挿入できる（SIMスロットがある）機種である必要があります。

3. APN設定（アクセスポイント設定）の手動入力

SIMロックを解除して物理SIMを挿しても、自動では通信が始まらないことがほとんどです。設定画面から、使用するMVNOの「APN設定」を手動で入力する必要があります。

4. 対応バンド（周波数帯）の確認

端末が、新しく契約するMVNO回線（ドコモ・au・ソフトバンクなど）の周波数帯に対応しているか確認が必要です。対応していない場合、電波が弱かったり、繋がらなかったりします。

5. クラウドSIM機能は使えなくなる

他のMVNOのSIMを挿した場合、そのルーターの最大の特徴である「複数キャリアの電波を自動切り替えする機能」は使えなくなり、挿したSIMの回線のみでの通信となります。

● 結論として

SIMロック解除が可能で、物理SIMスロットがある機種であれば、APN設定を行うことで他のMVNOでも利用可能です。

手間を考えると、レンタルしていた場合は返却し、新しくそのMVNO専用のルーターを手に入れた方が簡単です。
